使用說明書
目錄
概述……………………………………………………………………2
操作說明………………………………………………………………4
運行程序…………………………………………………………4
開始攝像…………………………………………………………4
設定測試條件……………………………………………………5
直徑或細度的手動測量…………………………………………6
成分分析…………………………………………………………9
直徑或細度的自動測量…………………………………………10
纖維的截面積測量………………………………………………12
輸出檢測報告……………………………………………………13
設置系統參數……………………………………………………16
修改密碼…………………………………………………………16
圖庫瀏覽…………………………………………………………16
系統安裝………………………………………………………………17
安裝數字攝像頭驅動程序………………………………………17
安裝測量軟件……………………………………………………17





概述

本儀器由顯微鏡、工業數字攝象機、計算機和專用軟件（如下圖）組成。


  專用軟件運行于運行中文WindowsXP操作系統、顯示器的顯示屬性設置為：1280×1024分辨率、32位真彩、大尺寸（120DPI）字體。如測試報告要進行Excel格式轉換，請安裝Office2000以上版本。
本儀器具有四項基本功能，即：圓形截面纖維或動物毛纖維直徑及細度的手動測量、上述纖維直徑及細度的自動測量、各種纖維截面積的手動測量、混紡紗中各種纖維的含量百分比計量。
測量直徑、細度和截面積時，若顯微鏡使用40倍的物鏡，分辨率可達0.2微米，直徑測量范圍大約是1－150微米。
手動測量直徑或細度時，操作人員只要在屏幕上顯示的試樣上拉一下鼠標即可迅速準確地測量出細絲或纖維的直徑或細度。
自動測量直徑或細度時，操作人員只要點擊一下按鈕，即可自動測量出整個屏幕上顯示的大部分纖維段的直徑或細度。
測量截面積時，操作人員只要在已界定了測量邊緣的纖維斷面圖像上點擊一下，即可測出截面積。
成分分析的對象是混紡紗線，在測量其各種纖維細度的同時，計算各種纖維的含量百分比。在成分分析過程中可以隨時匯總計算，圖文兼?zhèn)洌煞掷w維的含量百分比和平均細度一目了然。
各種測量或分析報告可以長期保存，隨時查閱。此外，還可將報告轉換成文本(TXT)格式或Excel格式，供其他軟件共享。
使用顯微鏡測量纖維的直徑、細度和截面積，實際上是用所選物鏡的一組測量參數，來測量纖維的直徑、細度和截面積，所以在測量時必須注意：實際物鏡的放大倍數應當與程序中由用戶指定的物鏡放大倍數相同。
本產品在出廠前，已在計算機中安裝好了數字攝像機的驅動程序和測量軟件，建議用戶不要輕易重新安裝。需要強烈申明的是，禁止在本配套計算機上進行一切可能感染病毒的操作。

操作說明
★運行程序
確認攝像頭已插入顯微鏡的目鏡套管，攝像頭與計算機之間已用標配的USB連線連接妥當，打開顯微鏡電源（如僅進行測試報告的查詢、打印，可省略上述確認和操作）。在屏幕桌面上點擊測試程序圖標(纖維細度分析儀或FiberAnalyse),即可進入程序看到程序的主窗口。
主窗口的左上部是主菜單：



主菜單上的按鈕在程序的某些運行狀態下是虛的，處于被隱藏狀態，點擊屏幕右上角的【開始攝像】按鈕即可使它們恢復允許被點擊狀態。各菜單項的使用將在后面陸續介紹。

★開始攝像



在主窗口的右上方有一個按鈕：

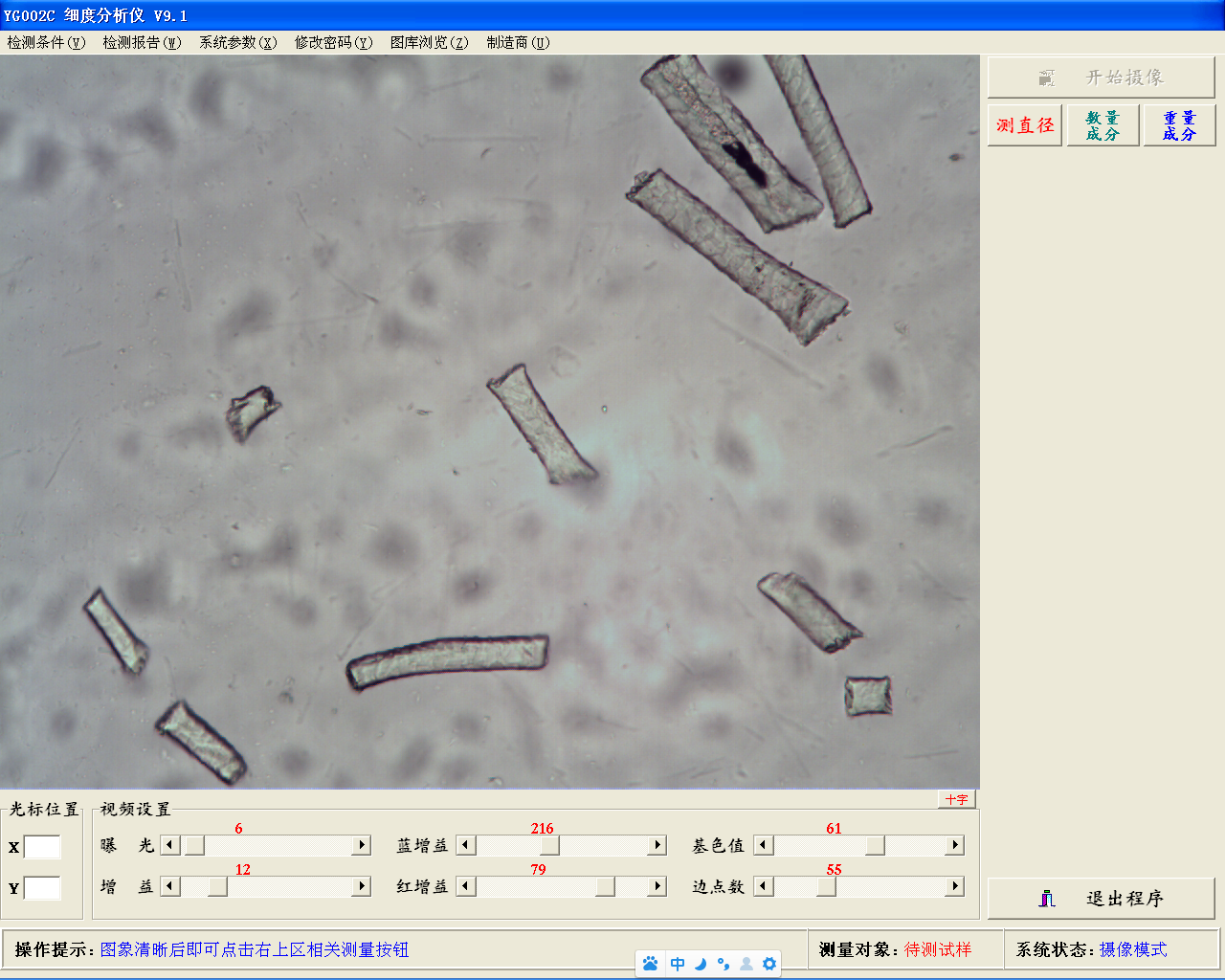

點擊【開始攝像】按鈕，即可進入連續攝像狀態：

以上是使用40倍物鏡時，用“拉矩形框法”測量碳素纖維直徑的圖像。測量出直徑后，會在纖維測量部位的邊緣上畫出兩條紅色標志線，見圖中橫躺著的纖維。
“拉工字線法”是在纖維一測邊緣（或之外）按下鼠標左鍵，然后拉向纖維的另一側邊緣（或之外），注意紅色工字線的兩邊應當與纖維邊緣盡量平行，松開鼠標左鍵，即可測量出直徑或細度。


以上是使用40倍物鏡時，用“拉工字線法”測量碳素纖維直徑的圖像。測量出直徑后，會在纖維測量部位的直徑方向上畫出一條紅色標志線，見圖中豎直的纖維。
拉工字線法又有兩種方式：邊緣人工識別和邊緣自動識別。拉工字線的方式可在屏幕右邊的“方式”框中選定。
“邊緣人工識別”方式適用于精度測量，工字線的兩邊必須精確落在纖維邊緣之上。
“邊緣自動識別”方式操作起來比前者容易，工字線的兩邊落在纖維之外，注意工字線的橫線要與纖維垂直，而且橫線的中點必須落在纖維內部。“邊緣自動識別”方式的測量準確性受圖像視覺效果的影響較大，適用于纖維圖象顏色均勻，并且與周圍背景對比度較大的情況。
屏幕右邊還有一個“色差比例”欄，“拉矩形框法”和 “拉工字線法”中的“邊緣自動識別”方式，要用到這個參數。它實際上是像素色值變化量與參考像素色值的比值。“拉矩形框法”使用的參考像素是矩形框四個角上的像素；“邊緣自動識別”方式使用的參考像素是工字線橫線中點的像素。如果測量后標志線的位置或長短不符合要求時，可適當調整“色差比例”值。采用“拉矩形框法”時，直徑若偏大，則可增加“色差比例”值，直徑若偏小，則可減小“色差比例”值。采用“拉工字線法”中的“邊緣自動識別”方式時，細度若偏小，則可增大“色差比例”值。
測量出的直徑或細度數據記錄在屏幕右邊的表格中，如果想剔除某個直徑或細度數據，可在表格中點中它，然后再點擊【剔除】按鈕。如果要清除所有直徑數據，可點擊【清除】按鈕。
點擊【匯總】按鈕，就能隨時計算該批次試樣的平均直徑：

在一個批次的直徑測量中可以多次切換【開始攝像】和【直徑】或【細度】按鈕，以便測量同一載波片上不同位置的纖維直徑或細度。各幅圖象中測量到的直徑或細度，依次記錄在同一個數據文件中。一個批次的測量如果沒有結束，即使關閉計算機，已測得的直徑數據也不會丟失，下次開機可以接著繼續測量。
一個批次的直徑或細度測量結束后，應點擊【存儲】按鈕，這樣就能生成原始測量數據文件，并自動存儲在“rep”目錄中的年度子目錄中。文件名由日期、類別符(直徑：_D_，細度：_F_)和批號組成。這些數據文件可在“檢測報告”模塊中檢索、查閱和打印。
如果要存儲屏幕上的圖片，可點擊【存儲圖片】按鈕，圖片存儲在“pic”目錄中的年度子目錄中。圖片文件名由日期、批號和序號組成，序號從01-99循環使用。

★ 成分分析
成分分析的對象是混紡紗線，在測量其各種成分纖維直徑的同時，進行成分纖維計數，最終計算出成分纖維的含量百分比。在攝像狀態下，當圖象足夠清晰后，點擊【數量成分】或【重量成分】按鈕，即可進入相應的成分分析狀態：
