YG368全自動長絲收縮率測試儀使用說明書

信息來源：中纖儀器 | 發布日期： 2019-08-10 12:41 | 瀏覽量次

  一、產品用途：
本儀器采用計算機控制，用于測定變形絲（滌綸、錦綸、丙綸）的卷曲收縮和沸水收縮性能。測試過程中具有自動變負荷、自動加負荷、自動計時、自動測量長度及自動校零功能。測試結果自動運算，自動打印。
   采用WINDOWS操作系統，中文界面，人機對話友好，操作方便。軟件具有故障自我判斷功能，并有中文提示功能。
   原理和性能符合：GB/T6506—2001《合成纖維變形絲卷縮性能試驗方法》
                   GB/T6505—2001《合成纖維變形絲沸水收縮率試驗方法》

二、產品主要技術指標：

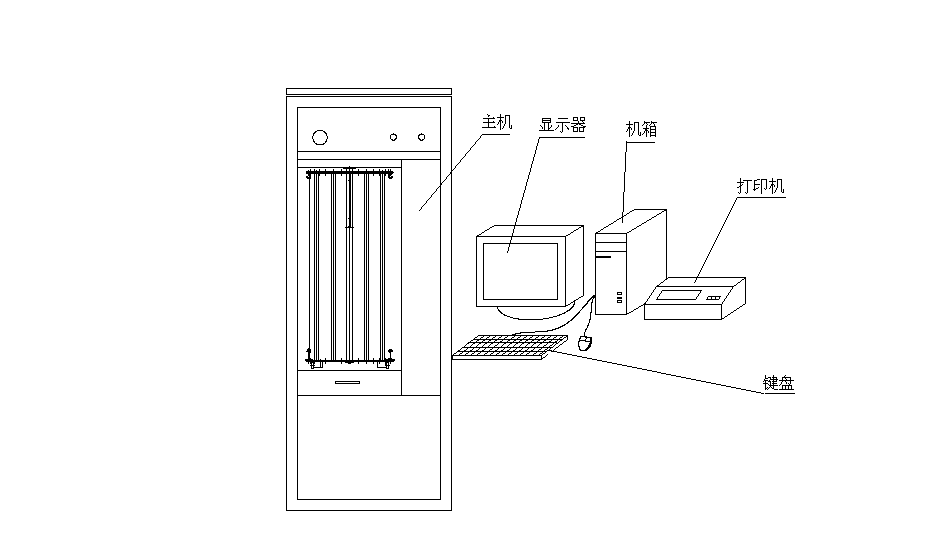

該機由主機、烘箱、電子天平、試驗架、工控計算機、打印機六個部分組成。外形見圖一
主要技術參數如下：
2.1 負荷力:         2.5cN-5000cN（任意設置、自動施加）精度0.2cN
2.2 試樣長度:       1000 mm
2.3 長度分辨率：    0.04 mm
2.4 測試指標: 卷曲收縮率CC（%）、卷曲模量CM（%）、卷曲穩定度CS（%）
熱收縮率S（%）及各項指標平均值、標準差、CV值
2.5   數據輸入：            通過鍵盤鼠標輸入
2.6   數據輸出：            屏幕顯示、打印機打印
2.7   一批最多試驗絲束個數：30個
2.8   電源及功耗：          220V，50HZ   0.5KW，烘箱：4.8 KW
2.9   壓縮空氣：            （0.4-0.8）Mpa
2.10具有數據保存和查詢功能。

三、主要特點:
3.1 采用工控機控制，提高了整機的可靠性。
   3.2 采用進口高精度傳感器，測試精度高，重現性好。
   3.3 測試數據自動存盤以便于管理和應用。
   3.4 軟件可根據用戶需要自訂測試參數，供品管分析之用。
   3.5 儀器帶有網卡可方便聯網。

四、試驗前的試樣準備：
4.1 卷縮試驗準備試樣
首先用測長機卷繞 2500 dtex 的絲束，卷繞周長為1m。卷繞長度按下式計算：
                         2500dtex×1m

        卷繞長度 =
                         2×試樣細度

      如果計算出的結果不是整數，可把小數點后面的數進位或舍去。卷繞時應加0.2cN/dtex的予張力。注意不要影響絲的內應力。然后把絲掛到試驗架上，絲的下端掛上小掛鉤(2.5cN)。將試驗架整體放到烘箱中加熱使絲卷曲。滌綸和錦綸溫度控制在120℃，丙綸為80℃。10分鐘后，打開烘箱取出試樣。在常溫下放置30分鐘后即可進行試驗。


  五、進行試驗：
5.1 首先打開計算機電源，然后再打開主機和打印機電源。
5.2 將繞好的試樣放到試驗架上，根據標準要求放到烘箱中加熱。
5.3 拉出儀器上的抽屜，將試驗架放在抽屜上，然后關上抽屜。

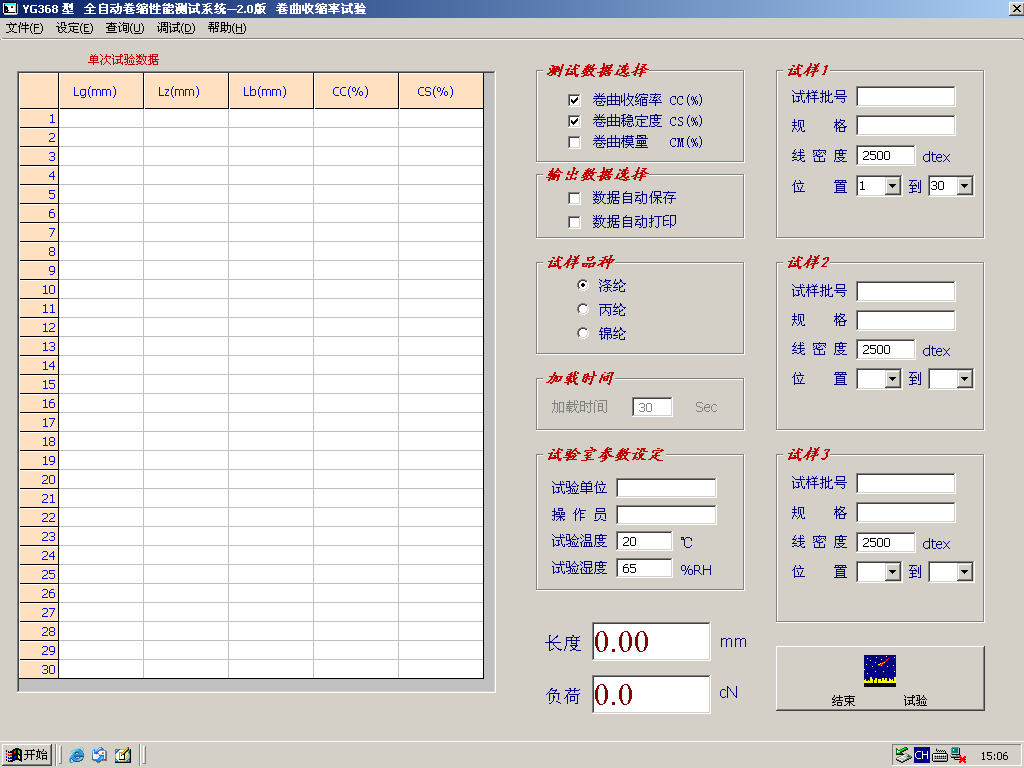

5.4 打開電腦中的卷縮儀程序，屏幕顯示如圖1：

此時抽屜自動鎖緊，如需拉出抽屜，按一下操作面板上的“停止按鈕”即可取出。
5.5設定試驗參數：

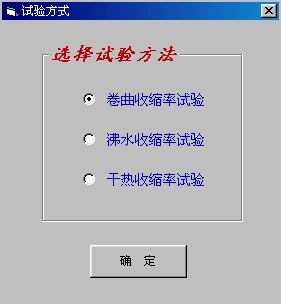

點擊菜單上的“設定”    “試驗方式”，彈出圖2：


  根據試驗需要，選擇“卷曲收縮率試驗”或“沸水收縮率試驗”。
   圖1 菜單中的參數設定說明：

   測試數據選擇：
卷曲收縮率CC(%): 如需測試卷曲收縮率，在前面的小方框中打勾。
卷曲穩定度CS(%): 如需測試卷曲穩定度，在前面的小方框中打勾。
卷曲模量 CM(%): 如需測試卷曲模量，在前面的小方框中打勾。

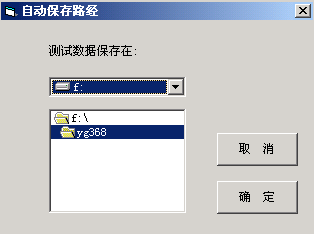

     輸出數據選擇: 數據自動保存: 如需在試驗完成后讓計算機自動保存測試數據,選擇此功能,然后在圖3中選擇保存的路徑。

選擇好數據存放的路徑，然后按“確定”即可。當一批試驗完成后，計算機會自動將測試數據保存到指定的位置。
數據自動打印: 選擇自動打印,試驗完成后將自動打印測試數據。

測試品種設定：
    進行卷曲收縮試驗時選擇：滌綸，丙綸或錦綸。
    進行沸水收縮和干熱收縮時選擇：加載張力

加載時間:
    當進行沸水或干熱試驗時，輸入加載到規定張力保持的時間。

試驗室參數設定:
    試驗單位：輸入單位名稱。
    操作員：輸入操作員姓名。
    試驗溫度：輸入試驗室的溫度。
    試驗濕度：輸入試驗室的相對濕度。

儀器最多一次可以做三種不同批號規格的試樣,分別對應設定如下:
試樣1設定:
    試樣名稱：輸入試樣名稱。
    批    號：輸入試樣的批號。
    規    格：輸入試樣的規格。
    線密度：輸入繞取每個試樣總的線密度。
    位    置: 試樣1在試驗架上的位置。
    加載速度：當進行沸水或干熱試驗時需要設置。
              當加載速度過慢時，儀器對試樣加到規定張力時間長。
              當加載速度過快時，儀器對試樣加到規定張力會過沖。
             當某個品種加載速度調整好后，以后試驗時就輸入該速度。
          一般FDY絲采用50～100mm/min ,DTY絲采用 300～500 mm/min
試樣2設定: 同試樣1。
試樣3設定: 同試樣1。
            試樣1-3 的位置分別對應掛在試驗架上的絲的位置,如只做1 種或2種試樣,將另外試樣的位置設定成空。

5.6 按“啟動”按鈕，儀器就開始進行自動試驗：

   卷曲收縮率試驗：
   首先試驗架轉動，當?shù)竭_1#試樣位置時停止。壓塊下降到掛鉤處對試樣加張力，當加到規定力時(0.2cN/dtex)保持10秒鐘。記錄試樣的長度Lg。將試樣卸載張力，保持10分鐘后，先測量試樣的長度Lz，然后再次加張力，加到規定張力時(0.01cN/dtex)保持10秒鐘記錄絲束的長度Lf。改變負荷，使絲束承受規定的張力(滌綸、丙綸1.0cN/dtex，錦綸2.0cN/dtex)保持10秒鐘，然后卸載負荷，持續20分鐘后，測得絲束的長度Lb。
   測試完所有試樣的上述指標，然后按以下公式計算：
   卷曲收縮率CC(%) = [ (Lg－Lz) / Lg ]×100%
   卷曲模量 CM(%) = [ (Lg－Lf) / Lg ]×100%
   卷曲穩定度CS(%) = [ (Lg－Lb) / (Lg－Lz)]×100%

   沸水收縮率試驗(干熱收縮率試驗)：

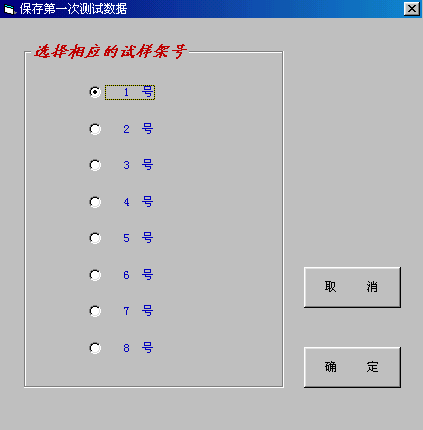

   首先試驗架轉動，當?shù)竭_1#試樣位置時停止。壓塊下降到掛鉤處對試樣加張力，當加到規定力時，記錄試樣處理前的長度L₀。將試樣卸載張力。當試驗架上的絲束全部測完后，顯示如圖4:

根據試驗架的編號選擇相應的編號
點擊“確定”按鈕,第一遍測試的
數據就保存在計算機中。

取出試驗架，然后按標準要求對試樣進行煮沸或熱處理。處理完畢后重新將試樣放到試驗架上，將試驗架放到抽屜上。如果程序已經退出的話重新打開程序,

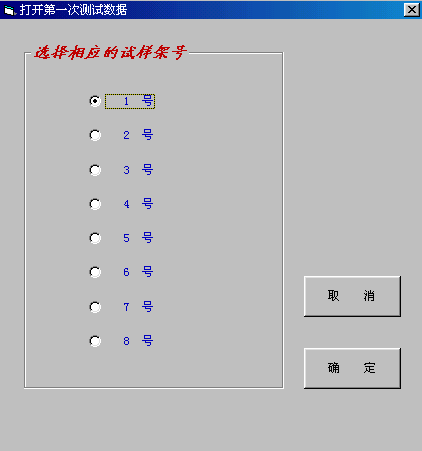

選擇“沸水收縮試驗”,然后點擊“文件” “打開第一次測試數據”,彈出如圖5:

根據試驗架的編號選擇1-3號
點擊“確定”按鈕,第一遍測試的數據就顯示在屏幕上。

按“啟動”按鈕，儀器重對絲束加張力，當加到規定力時，記錄試樣處理后的長度Ls。根據兩個長度計算沸水收縮率(干熱收縮率)S。
S(%)=[ (L₀－Ls) / L₀ ]×100%

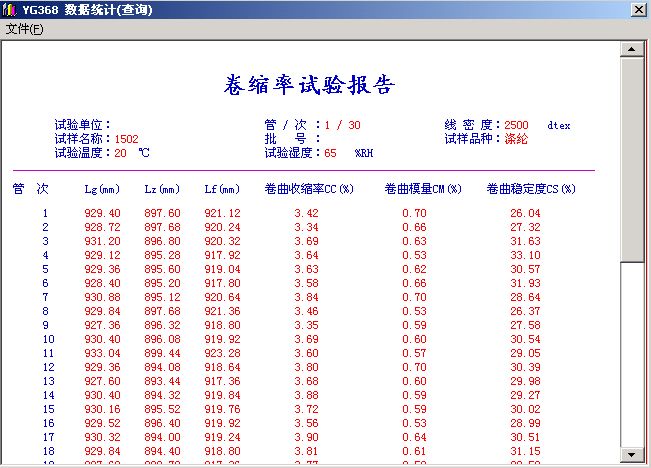

試驗完成后，試驗數據都在屏幕上顯示出來，如需查看統計值，點擊“文件”中的“數據統計” 見圖6:
