噴絲板的那些事

信息來源：中纖儀器 | 發布日期： 2020-03-06 10:58 | 瀏覽量次

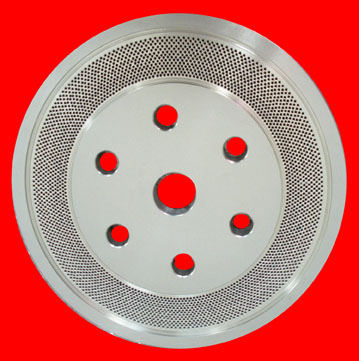

噴絲板種類繁多，用途廣泛，有常規的圓孔，異型孔噴絲板，中空絲噴絲板，復合紡絲噴絲板，干紡噴絲板，濕紡噴絲板等等。噴絲板是跟隨著市場的需求，一直不斷的改進，更新。從以前的常規圓孔到異形孔，再到復合。從今年來看化纖長絲母絲，天絲這類產品市場需求量在逐步增大，這類產品對噴絲板的要求很高，具體來說就是對噴絲板的加工設備要求很高，都要采用進口的五軸五連動，噴絲板的材質也要用進口的，經過熱處理的，最后對噴絲板廠家的技術要求也很高。

今天主要想來介紹一下噴絲板鏡檢儀，用來檢測噴絲板的孔型. 殘留物及污垢等等。

PS-100型手動噴絲板鏡檢儀（玻璃臺面+顯示器）

技術指標：
1.主機變倍范圍：0.7-4.5X或0.7-7.5X，根據需求配置其中1款
2.變倍比：1：6.5
3.工作距離：100mm
4.手輪調焦范圍：40mm
5.升降調節范圍(立柱)：110mm,
6.照明：輸入電壓：220，輸出：12V
設備詳細技術配置：
1.高清工業相機1個（VGA相機+電源線+鼠標1個）
2.自制玻璃臺面1個，內置下光源（適用于檢測直徑130mm以下圓形噴絲板）
3.升降調節支架1個（用于調節焦距）
4.紅外線定位光源1套（用于定位噴絲板微孔）
5.上環形光源1套
6.高清變倍物鏡1個，變倍比（1:6.5）:0.7-4.5X （適用于微孔大小大于0.1mm的噴絲板）；噴絲板微孔小于0.1mm,選擇變倍比（1:6.5）:0.7-7.5X
7.電腦顯示器1個（用于放大顯示噴絲板微孔，配置4.5X物鏡最高放大倍率225倍；配置7.5X物鏡最高放大倍率375倍）

PS-328 噴絲板鏡檢儀

《技術指標》
1.物鏡放大倍數：0.7X~4.5X
2.變倍?1：6.5
3.?作距離 110mm
4.?輪調焦范圍 40mm
5.升降調節范圍(?柱)：120mm,
6.照明：輸??電壓：220，輸出：12V
7.圖像顯示部分：圖像在 17?正屏顯示器上?清放?顯示。
《技術配置清單》
1.PS-328噴絲板鏡檢儀主機?臺
2.?清攝像頭 1個
3.上光源+激光器指示器連接線 1根
4.紅外線激光定位指示器 1套.
5.噴絲板專?操作滑臺 1套（根據噴絲板形狀和尺?定制）
①.X 導軌及圓周?向全程運?輕巧，平穩。
②.X 導軌?向全程移動范圍內成像清晰。
③.圓周?向 360°旋轉
6.數據連接線 1根
7.17 ?彩?液晶正屏顯示器（圖像?畸變）1 臺
